排水口调查

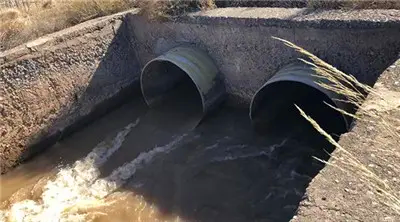

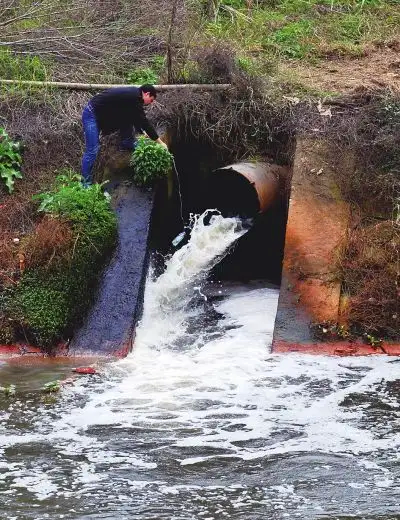

排水口是指向自然水体(江、河、湖、海等)排放或溢流污水、雨水、合流污水的排水设施。排水管道(包括渠、涵)系统不完善,或存在缺陷和维护管理问题时,就会在排水口产生污水直排或者溢流污染,这是引起水体黑臭的主要原因。同时,排水口设置不合理,还会造成水体水倒灌进入截流管或污水管道中,不但降低了污水处理厂进厂污水浓度,也增加了污水处理厂进水水量负荷。

排水口是指向自然水体(江、河、湖、海等)排放或溢流污水、雨水、合流污水的排水设施。排水管道(包括渠、涵)系统不完善,或存在缺陷和维护管理问题时,就会在排水口产生污水直排或者溢流污染,这是引起水体黑臭的主要原因。同时,排水口设置不合理,还会造成水体水倒灌进入截流管或污水管道中,不但降低了污水处理厂进厂污水浓度,也增加了污水处理厂进水水量负荷。



排水口治理是“控源截污”一系列措施中的重要环节,应在充分调查的基础上,针对不同类别排水口存在的具体问题,因地制宜采取封堵、截流、防倒灌等综合治理措施,对排水口实施改造。



排水口现场调查作业与治理应符合现行行业标准《城镇排水管道维护安全技术规程》(CJJ6)、《城镇排水排水管道与泵站运行、维护及安全技术规程》CJJ68)等有关规定。现场使用的检测设备,其安全性能应符合现行国家标准《爆炸性气体环境用电气设备》(GB3836)的有关规定。从事排水口调查与治理的单位应具备相应资质,调查与治理人员应培训合格后,方可上岗



排水口调查的目的是摸清排水口的类型、污水来源和存在的具体问题,掌握排水口排放和溢流的水量与水质特征,为制定治理措施提供第一手资料。



一、前期调查



1.资料收集

前期调查需要收集以下资料:设计资料、现状设施资料、维护管理档案等。

2.资料分析

1)在调查区域的排水系统平面图上,对全部排水口进行数字排序;

2)按序号对排水口进行一级分类编号,编号用大写字母表示,详见表 2.1;

 2.1 排水口类型符号表

排水口分类

分流制污水排水口

分流制雨水排水口

分流制雨污混接雨水排水口

分流制雨污混接截流溢流排水口

合流制直排排水口

合流制截流溢流排水口

沿河居民排水口

泵站排水口

设施应急排水口

暂无法判明类别排水口

排水口分类符号

FW

FY

FH

FJ

HZ

HJ

JM

B

YJ

X



3)根据排水口排出水的类别和存在问题,对排水口进行二级分类编号,用数

字表示,详见表 2.2;

 2.2 排水口二级分类编号表

排水口排水类别

污水直排

混接污水

地下水入渗

倒灌

其他问题

二级分类编号

1

2

3

4

5



4)对资料分析进行汇总,结合现场初步调查,形成排水口前期调查记录表,作为下一阶段现场调查的基础资料;



二、现场调查

1.调查任务

1)复核前期调查所收集的排水口资料;

2)归类前期调查无法判明类别的排水口;

3)排查在前期调查中遗漏的排水口;

4)细化溢流排水口污水来源、溢流污染、水体水倒灌等调查和分类;

5)完善前期调查记录表,作为调查报告的主要组成部分,为下一阶段的排水口治理与改造提供基本依据。

2.调查内容

1)排水口基本参数调查:受纳水体水位、潮汐及其它概况,排水口位置(坐标、高程)、形状、规格、材质、挡墙形式及现场照片等,可根据现场情况增设调查子项;

2)排水口附属设施调查:包括附属于排水口或其截流设施的闸、堰、阀、泵、井及截流管道等;

3)排水口出水流量测量:可通过断面估算法、流速测量法或专用流量计等方式进行水量测算,分别在旱天和雨天进行,每次水量测量时间周期宜为24小时。流量测量过程中,应保持排水口内排水流动无阻碍;

4)排水口出水水质检测:水质检测应按国家有关规定,由获得资质的检测机构出具水质检测分析报告;水质检测指标以 CODCr为主,根据实际需要可增加悬浮性固体(SS)、氨氮(NH3-N)、总磷(TP)、表面活性剂(LAS)、氯离子Cl-)等指标;水质检测宜与水量测量同步进行;

5)污水来源调查:根据前期调查阶段收集的排水口资料及分析,结合现场踏勘,对排水口中污水的来源进行确认,并对前期调查中未判明来源的污水进行现场调查;

6)溢流频次调查:对设置截流设施的溢流排水口,应分析已有溢流频次记录;没有记录的应在旱天与雨天分别进行溢流调查,并详细记录不同降雨强度对应的溢流频次。

3.调查方法

各地可根据实际情况,选取如下调查方法:

1)降低受纳水体水位:可通过设置临时拦水坝、围堰、下游抽排及水利闸组调度等手段,将调查水体水位降低至排水口底标高之下;

2)调查岸上检查井:对于没有条件降低调查水体水位的地区,可对岸上与排水口相连的检查井进行调查;

3)现场检测:采取人工检测,有条件的地区应逐步建立在线监测系统,建立数据动态更新机制,实现对排水口出水水质、水量及溢流频次的实时监测;

4)潜水检测:由专业潜水员潜入受纳水体中探查、摄像。

4.调查对象

现场调查应结合对排水口或岸上检查井的观测,对前期调查记录表进行复核、补缺、确认、梳理与最终归类。

1)排水口旱天调查:调查对象为旱天存在污水排放和有溢流污染的排水口,并进行三级归类编号,标注为 a;

2)排水口雨天调查:调查对象为雨天存在污水排放和有溢流污染的排水口,并进行三级归类编号,标注为 b;

3)水体水倒灌调查:调查对象为已设置截流设施的排水口和没有拍门、鸭嘴阀或者闸门等防倒灌措施的排水口。



三、成果编制

调查成果由调查图纸、调查记录表及调查报告组成。

1.调查图纸

同一调查区域的调查成果应使用与当地基础测绘相一致的平面坐标和高程系统;调查成果底图比例尺不应小于 1:1000,宜采用 1:500。

2.调查记录表

对现场调查记录表进行校核,形成调查记录表;

3.调查报告

调查报告包括排水口调查的项目背景、调查范围、调查时段、调查时气候和气象情况、调查方法及调查成果。调查成果要能够反映排水口数量、尺寸、类别、排出水(溢流水)类别、时间和相应的水质、水量及存在的主要问题等,分类提出治理对策。对于因客观原因无法调查的排水口或存在特殊情况的排水口应予以说明。
